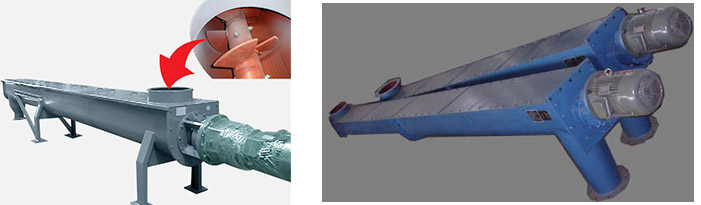

GX螺旋輸送機
特點與應用范圍
GX型螺旋輸送機是我國早期定型生產的通用性生產設備。
螺旋機是利用螺旋的轉動將物料沿機殼推移而達到運輸?shù)哪康?，其情況好像被持住不能旋轉的螺母在螺桿上平移一般，使物料不與螺旋一起旋轉的力是物料的重量和機殼對它的摩擦力。
本機的優點是：
（1）結構簡單、橫截面尺寸小、成本低；
（2）便于中間加載和卸載；
（3）操作簡單、方便；
（4）輸送過程物料與外界隔離，密封性好；
缺點是：
動力消耗大，機件磨損快，物料在運輸時粉碎嚴重。
GX型螺旋輸送機適宜于粉狀、小顆粒狀、小塊狀物料為物料輸送，如面粉、水泥、煤粉、砂土、各類小塊狀的煤和石子等。它不宜輸送易變質的，粘性的易結塊的物料和大塊的物料，因?yàn)檫@些物料或者粘在螺旋上隨之旋轉，或者在吊軸承處產生堵料。
本系列螺旋輸送機直徑有150、200、250、300、400、500、600mm七種規格。機長以三米起至七十米止，每隔0.5m一檔,可在環境溫度-20℃～＋50℃條件下，以小于20°的傾角輸送溫度低于+200℃的物料。
總體布置和結構特征
一臺螺旋輸送機通常由螺旋機本體、進出料口裝置、驅動裝置三大部分組成。本公司不供電器開關及電機起動設備。
螺旋機本體由頭節、中間節、尾節三種組成。一般情況下,出廠總裝時將中間節按長度長短依次排列,中間節靠近頭節，相同長度的中間節則挨在一起，如果有特殊要求，則在訂貨時給出排列順序。
在頭節內裝有止推軸承承受軸向力，在中間節和尾節內裝有用軸承支承螺旋軸，此外，在尾節內還裝有可軸向移動的徑向軸承
以補償螺旋軸長度的誤差和適應溫度的變化。螺旋面的形式有實體螺旋（S制法）和帶式螺旋（D制法）兩種。各螺旋軸之間采用法蘭式聯接和花鍵聯接，保證了聯接軸的互換性，便于維修。
機蓋為瓦片式并用螺栓固定在機殼上，若需改進密封性能，用戶可自行在機蓋與機殼間加橡膠石棉板 。
進、出料裝置有進料口，方型出料口，手推式出料口，齒條式出料口四種。由用戶在使用現場在機體上開口焊接。布置進、出料口位置時應注意保證料口至端部的距離，同時避免料口與吊軸承加油杯、機殼聯接法蘭、底座等相碰。進，出料口還可根據用戶需要做成圓形法蘭．
驅動裝置有ZQ系列減速器+Y系列電動機，YTC齒輪減速電機擺線針輪減速機三種。
中間軸承座軸承一種采用 PTM 材料，具有自潤滑性和耐磨性，另一種采用由粉末冶金壓鑄而成的含油軸承，其用于溫度較高的場合。
GX型螺旋輸送機規格、技術參數
|
規 格 型 號
|
|||||||||||||
|
GX15
|
GX20
|
GX25
|
GX30
|
GX40
|
GX50
|
GX60
|
|||||||
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
n
|
Q
|
|
20
|
0.9
|
20
|
2.1
|
20
|
4.1
|
20
|
7.1
|
20
|
16.8
|
20
|
32.9
|
20
|
56.9
|
|
30
|
1.3
|
30
|
3.2
|
30
|
6.2
|
30
|
10.9
|
30
|
25.3
|
30
|
49.4
|
30
|
85.3
|
|
35
|
1.5
|
35
|
3.7
|
35
|
7.2
|
35
|
12.4
|
35
|
29.5
|
35
|
57.6
|
35
|
99.5
|
|
45
|
2
|
45
|
4.7
|
45
|
9.3
|
45
|
16
|
45
|
37.9
|
45
|
74
|
45
|
127.9
|
|
60
|
2.6
|
60
|
6.3
|
60
|
12.3
|
60
|
21.3
|
60
|
50.5
|
60
|
98.7
|
60
|
170.6
|
|
75
|
3.3
|
75
|
7.9
|
75
|
15.4
|
75
|
26.6
|
75
|
63.2
|
75
|
123.3
|
75
|
213.2
|
|
90
|
4
|
90
|
9.5
|
90
|
18.5
|
90
|
32
|
90
|
75.8
|
90
|
148
|
90
|
255.9
|
|
120
|
5.3
|
120
|
12.6
|
120
|
24.7
|
120
|
42.6
|
120
|
101
|
||||
|
150
|
6.6
|
150
|
15.8
|
||||||||||
|
190
|
8.4
|
||||||||||||
主要技術參數
|
LS-Y
|
140
|
160
|
200
|
250
|
300
|
300
|
400
|
||
|
旋體直徑
|
140
|
163
|
187
|
238
|
290
|
290
|
365
|
||
|
旋體轉速(r/min)
|
300
|
300
|
260
|
200
|
175
|
300
|
175
|
||
|
機殼外徑
|
168×5
|
194×4.5
|
219×6
|
273×6
|
325×7
|
325×7
|
402×7-8
|
||
|
額定輸出量Q(水泥)
(t/h)45-0 |
9-12
|
20-30
|
32-50
|
53-70
|
60-82
|
85-120
|
110-140
|
||
|
輸送長度
|
3-13
|
3-13
|
3-15
|
4-15
|
6-15
|
6-15
|
6-12
|
||
|
工作位置角度
|
0-60
|
0-60
|
0-60
|
0-60
|
0-55
|
0-55
|
0-55
|
||
|
電
動 機 |
型號
|
L ≤ -7
|
Y132S-4
|
Y132S-4
|
Y132M-4
|
Y160L-6
|
Y180M-4
|
Y180M-4
|
Y180M-4
|
|
功率
|
5.5
|
5.5
|
7.5
|
11
|
18.5
|
18.5
|
18.5
|
||
|
型號
|
L ≥ 7-量大
|
Y132S-4
|
Y132M-4
|
Y160M-4
|
Y180L-6
|
Y180L-4
|
Y180L-4
|
Y180L-4
|
|
|
功率
|
5.5
|
7.5
|
11
|
15
|
22
|
22
|
22
|
||
注：
1、n — 轉速 r/min （偏差允許在10%范圍內）
2、Q — 輸送量 m 3 /h (本輸送量是在充填系數ψ=0.35時計算出的)
物料的大輸送量(t/h)
|
150
|
200
|
250
|
300
|
400
|
500
|
600
|
|
|
煤粉
|
4.5
|
8.5
|
16.5
|
23.3
|
54
|
79
|
139
|
|
水泥
|
4.1
|
7.9
|
15.6
|
21.2
|
51
|
84.8
|
134.2
|
|
純堿
|
3
|
6.7
|
10.7
|
17.7
|
35.5
|
70.4
|
97.2
|
GX型螺旋機的螺旋直徑有150、200、250、300、400、500、600mm七種，機長3～70m，級差為0.5m,可在環境溫度為-20-50℃的條件下，以小于20°的傾角單向輸送溫度低200℃的物料。
|
D
|
LS-Y140
|
LS-Y140
|
LS-Y140
|
LS-Y140
|
LS-Y140
|
LS-Y140
|
|
|
168
|
194
|
219
|
273
|
325
|
402
|
||
| Ha |
20
|
120
|
138.5
|
157
|
195
|
232
|
287
|
|
25
|
132
|
152.3
|
173
|
214
|
255
|
316
|
|
|
30
|
145.5
|
168
|
190.5
|
236
|
282
|
348
|
|
|
35
|
161.4
|
186
|
211
|
262
|
312
|
386
|
|
|
40
|
180
|
208
|
236
|
293
|
249
|
431
|
|
|
45
|
202.8
|
234
|
266
|
330
|
392
|
485
|
|
|
50
|
231
|
266
|
302
|
375
|
447
|
552
|
|

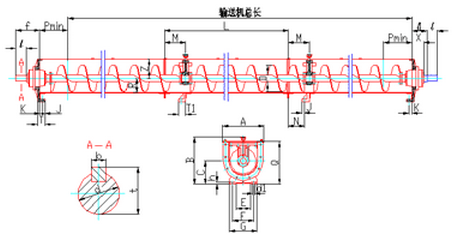

GX型螺旋輸送機外形及安裝尺寸
|
螺旋
直徑 D |
A
|
B
|
C
|
E
|
F
|
G
|
h
|
K
|
J
|
M
|
N
|
Q
|
P
|
|
150
|
272
|
314
|
140
|
70
|
110
|
160
|
15
|
17
|
20
|
100
|
100
|
123
|
190
|
|
200
|
342
|
384
|
180
|
80
|
140
|
200
|
18
|
25
|
20
|
200
|
200
|
153
|
220
|
|
250
|
392
|
464
|
220
|
140
|
200
|
260
|
20
|
28
|
25
|
200
|
200
|
183
|
270
|
|
300
|
468
|
555
|
270
|
160
|
240
|
320
|
22
|
28
|
25
|
200
|
200
|
213
|
300
|
|
400
|
572
|
685
|
340
|
220
|
320
|
400
|
22
|
30
|
35
|
300
|
300
|
273
|
350
|
|
500
|
706
|
823
|
400
|
300
|
400
|
500
|
30
|
35
|
40
|
300
|
300
|
333
|
450
|
|
600
|
800
|
973
|
500
|
400
|
500
|
600
|
30
|
40
|
40
|
300
|
300
|
383
|
550
|
|
螺旋直徑
D |
R
|
T
|
T 1
|
X
|
Z
|
d
(gc) |
d 1
|
f
|
l
|
l 1
|
b
(d 4 ) |
t
|
|
150
|
85
|
50
|
50
|
102
|
120
|
30
|
16
|
165
|
60
|
135
|
8
|
33
|
|
200
|
110
|
60
|
60
|
123
|
150
|
40
|
16
|
195
|
80
|
155
|
12
|
43.5
|
|
250
|
135
|
70
|
70
|
125
|
180
|
50
|
20
|
225
|
100
|
155
|
16
|
55
|
|
300
|
160
|
75
|
70
|
130
|
210
|
60
|
20
|
250
|
120
|
160
|
18
|
65.5
|
|
400
|
210
|
90
|
85
|
145
|
270
|
80
|
25
|
310
|
160
|
180
|
24
|
87
|
|
500
|
264
|
100
|
95
|
165
|
330
|
100
|
25
|
375
|
200
|
205
|
28
|
108
|
|
600
|
314
|
110
|
105
|
170
|
380
|
120
|
30
|
415
|
240
|
205
|
32
|
129
|

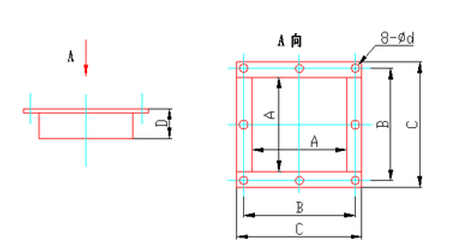

進料口
|
螺旋直徑
|
圖 號
|
A
|
B
|
C
|
D
|
d
|
|
150
|
GX15.10.00
|
170
|
216
|
236
|
75
|
9
|
|
200
|
GX20.10.00
|
220
|
272
|
306
|
100
|
9
|
|
250
|
GX25.10.00
|
270
|
330
|
366
|
120
|
9
|
|
300
|
GX30.10.00
|
320
|
386
|
428
|
140
|
13
|
|
400
|
GX40.10.00
|
420
|
492
|
528
|
160
|
13
|
|
500
|
GX50.10.00
|
528
|
612
|
662
|
160
|
17
|
|
600
|
GX60.10.00
|
628
|
720
|
762
|
180
|
17
|

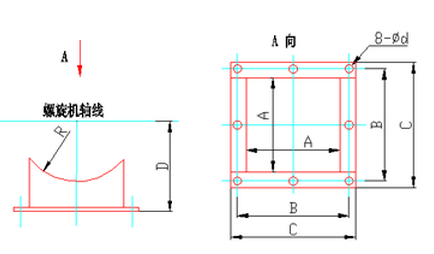

出料口
|
螺旋直徑
|
圖 號
|
A
|
B
|
C
|
D
|
R
|
d
|
|
150
|
GX15.11.00
|
176
|
216
|
242
|
135
|
88
|
9
|
|
200
|
GX20.11.00
|
226
|
272
|
312
|
165
|
113
|
9
|
|
250
|
GX25.11.00
|
276
|
330
|
374
|
195
|
138
|
9
|
|
300
|
GX30.11.00
|
328
|
386
|
426
|
225
|
164
|
13
|
|
400
|
GX40.11.00
|
428
|
492
|
536
|
280
|
214
|
13
|
|
500
|
GX50.11.00
|
536
|
612
|
670
|
340
|
268
|
17
|
|
600
|
GX60.11.00
|
636
|
720
|
774
|
430
|
318
|
17
|
